Nachfüllanleitung für HP LaserJet Pro M 102, M 130, M 132 und M 134

Bitte lesen Sie sich erst die Anleitung gründlich durch und fangen Sie danach mit dem Befüllen Ihrer HP 17A Kartusche an. Wir raten immer, für das Befüllen von Tonerkartuschen Handschuhe und eine Atemmaske zu tragen. Die originale Tonerkartusche für einen HP LaserJet Pro M 102 oder der HP LaserJet Pro M 130 Serie hat die Kartuschennummer HP 17A bzw. CF 217 A. Um die Kartusche erneut verwenden zu können, muss an der Tonerkartusche eine Einfüllöffnung geschaffen, der Resttoner entfernt und das Nachfülltonerpulver eingefüllt werden. Anschließend gilt es noch, den alten Tonerchip gegen einen neuen, alternativen Tonerchip zu tauschen. Hier finden Sie die detaillierte Schritt-für-Schritt Nachfüllanleitung.

Anbringen der Befüllöffnung an einer HP 17A CF 217 Kartusche

Da die HP 17 Tonerkartusche über keine geeignete Öffnung für das Nachfüllen von Toner verfügt und das Zerlegen einer Kartusche sehr aufwendig ist, empfehlen wir eine Öffnung in die Kartusche zu brennen. Dieses bewährte Verfahren ist schnell, sauber und unbedenklich. Für diesen Zweck nutzen Sie am besten unser dafür konzipiertes Lochschweiß-Tool. Platzieren Sie die Nachfüllöffnung wie in der Abbildung dargestellt. Der Durchmesser der Öffnung beträgt 17mm, damit der Einfülltrichter passend mit der Kartusche abschließen kann und kein Toner beim Nachfüllprozess austritt. Gegebenenfalls muss das Loch entgratet werden, damit beim Verschließen der Öffnung mit Gewebeklebeband, die Kartusche zuverlässig abgedichtet werden kann. Achten Sie darauf, dass keine Plastikspäne in das Innere geraten. Diese können das Druckwerk beeinträchtigen oder gar zerstören. Daher raten wir dringend davon ab, die Nachfüllöffnung zu bohren.

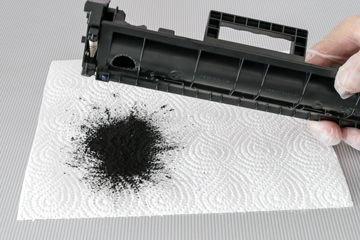

Alttoner der HP 17A Kartusche entfernen

Bitte führen Sie folgenden Schritt im Freien durch:
Durch die ständige Erwärmung beim Druckvorgang hat altes Tonerpulver andere Eigenschaften als Neutoner, was bei einer Vermischung zu Klumpenbildung führt. Daher muss der verbliebene Toner zwingend aus der Tonervorratskammer entfernt werden. Wir sind im Besitz eines Tonerstaubsaugers. Dieser verfügt über einen speziell für Feinstaub ausgelegten Tonerfilter. In der Regel wird ein derartiges Werkzeug bei Ihnen nicht vorhanden sein. Verwenden Sie keinesfalls einen Haushaltsstaubsauger für das Entfernen des Resttoners. Haushaltsübliche Staubfilter halten die feinen Tonerbestandteile nicht zurück. Gelangen diese in den Elektromotor des Staubsaugers, besteht Explosionsgefahr und es lauern Gesundheitsrisiken durch Feinstaub. Entleeren Sie den Resttoner in eine Mülltonne oder Mülltüte.

Neues Tonerpulver in eine HP 17 A Tonerkartusche einfüllen

Wurde das unverbrauchte Tonermaterial aus der Tonerkammer entfernt, kann das neue Tonerpulver für die HP 17 CF 217 nachgefüllt werden.
Aber wie füllt man am besten das schwere Tonerpulver aus der Flasche in die Kartusche?
Bei seitlicher Aufsicht gegen eine Lichtquelle erkennt man, dass das Tonerpulver im Ruhezustand als kompakte träge Masse in der Flasche liegt. Für das Einfüllen machen wir uns eine besondere Eigenschaft des Pulvers zu nutzen: Schüttelt man den Toner in der Flasche auf, verändert sich das Fließverhalten des Pulvers maßgeblich. Der Nachfülltoner vermischt sich mit der in der Flasche enthaltenen Luft und wird aufgelockert. Das Toner - Luft - Gemisch fließt in der Flasche hin und her, wenn man diese schwenkt - fast wie eine Flüssigkeit. In diesem Zustand kann der Nachfülltoner aus der Flasche durch den Trichter leicht in die HP Tonerkartusche 17 A CF 217 A gefüllt werden. Die Einfüllöffnung unseres Lochschweiß-Tools hat die ideale Größe für unsere beigelegten Tonertrichter. Um das aufgelockerte Tonerpulver nicht zu verschütten, stecken wir quasi die Einfüllöffnung der leeren Kartusche auf den Trichter der Tonerflasche. Drehen Sie nun die Kartusche, damit der Toner aus der Flasche fließen kann. Drücken Sie den Trichter zu jedem Zeitpunkt fest in die Einfüllöffnung, um das Austreten von Toner während des Befüllvorgangs zu vermeiden. Schwenken Sie die Tonerkartusche hin und her, damit der Nachfülltoner in der Kartusche verteilt und Neutoner nachfließen kann. Zum Aufschütteln und Verteilen des Pulvers während der Befüllung hilft es, die Kartusche gelegentlich leicht auf den Untergrund aufzustoßen - den Einfülltrichter bitte immer fest in die Einfüllöffnung drücken. Danach sollte der Bereich um die Befüllöffnung gereinigt werden und die Öffnung sorgfältig mit Gewebeklebeband verschlossen werden.

Chip einer HP 17A CF 217A Tonerkartusche für HP Color LaserJet Pro M 102 und Pro M 130 tauschen

HP 17A Tonerkartuschen sind mit einem Füllstands-Chip ausgestattet. Dieser muss zwingend nach jeder Wiederbefüllung ausgetauscht werden. Der Tonerchip ermittelt den Tonerfüllstand und leitet diesen an den Drucker weiter. Wenn der Chip „leer“ ist, müssen Sie Ihre Tonerkartusche auffüllen und den Chip austauschen. Merken Sie sich die Ausrichtung des Chips oder machen Sie ein Foto. Der Chip der HP 17A CF 217 A Kartuschen wird durch kleine Schweißpunkte in Position gehalten. Diese lassen sich einfach mit einer spitzen Zange entfernen oder vorsichtig mit einem scharfen Schneidwerkzeug entfernen. Nun kann der lose Chip aus seiner Halteschiene geschoben werden. Der neue Chip kann durch einen kleinen Tropfen Sekundenkleber oder Heißkleber an der entsprechenden Stelle fixiert werden. Die Verwendung von zweiseitigem Klebeband ist ebenfalls möglich. Das Berühren der Kontakte des neuen Chips sollte bei der Handhabung und Anbringung an die Kartusche vermieden werden, um diesen nicht zu beschädigen (statische Aufladung, Korrosion der Kontakte). Wurde der Chip erfolgreich getauscht, kann die Kartusche wieder in den Drucker eingesetzt und wie gewohnt verwendet werden.

Bitte beachten Sie, dass Tonerkartuschen nicht endlos wiederbefüllt werden können. Da sich verbaute Verschleißteile mit der Zeit abnutzen, wird die Qualität des Druckergebnisses nach einigen Refillzyklen abnehmen. Dann wird es wieder Zeit für eine neue Kartusche.

Sicherheitshinweis für den Umgang mit Nachfülltoner:
Nachfülltoner und Tonerpulver können bei unsachgemäßer Handhabung Gesundheitsschäden hervorrufen. Wir empfehlen beim Befüllen von Tonerkartuschen ausdrücklich den Einsatz von Atemschutzhilfsmitteln oder Absaugkammern. Darüber hinaus kann Tonerpulver und Nachfülltoner bei einem entsprechenden Sauerstoffgemisch hochentzündlich sein. Achten Sie außerdem darauf, dass Sie auf keinen Fall die Fotoleiter-Trommel berühren oder direktem Sonnenlicht aussetzen. Dies kann zu fehlerhaften Ausdrucken führen.
Octopus übernimmt keine Verantwortung für Erfolg oder Misserfolg der beschriebenen Vorgehensweise.
